580KW柴油发动机密度生产发主轴电动机并机柜电缆线电气开关图基本原理：由e充电头元件AC220V/DC24V，供给生产发主轴电动机保持开关选用内容输出的电DC24V。生产发主轴电动机加载时后由KA5互动交流220V中央继电热器元件内容输出的一两个加载时数据。柴油发动机密度生产发主轴电动机保持开关完成数据双回路把生产发主轴电动机的直流电、额定电压，概率，转动速度等生产发主轴电动机的繁多运作数据返馈到保持开关，由保持开关发出信号命令。   当静音火力发三相电机的打火后，把电寄到启闭柜上部的主母排。调控器采用软件管控达标特定的条件打火汽油调控，发动调控，采用DC24V继电商所在的精度数据。火力发三相电机的调控器采用电流值探测保持回路，探测到提供低压真空短路器打火电流值，调控器采用KA3继电商所在的精度分闸数据，合上主启闭断路，低压真空短路器分闸后分闸显示灯亮。当调控软件必须分闸的时会，采用KA6分闸继电商所在的精度分闸数据，主启闭低压真空短路器分闸，低压真空短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
顺序号	分类	类型规模	政府部门	數量	批发厂家
1	多功能式结构框架空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带电机马达组掌控器	HGM9510	只	2	众智
3	直流电压外接电源输出模块	BAC06A	只	2	众智
4	大型上面继电器电路图广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	小两边继家用电器	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	卫星警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	绝缘层子	圆管，朱红色，M10	只	12	海坦
14	装修辅材		台	2	国优

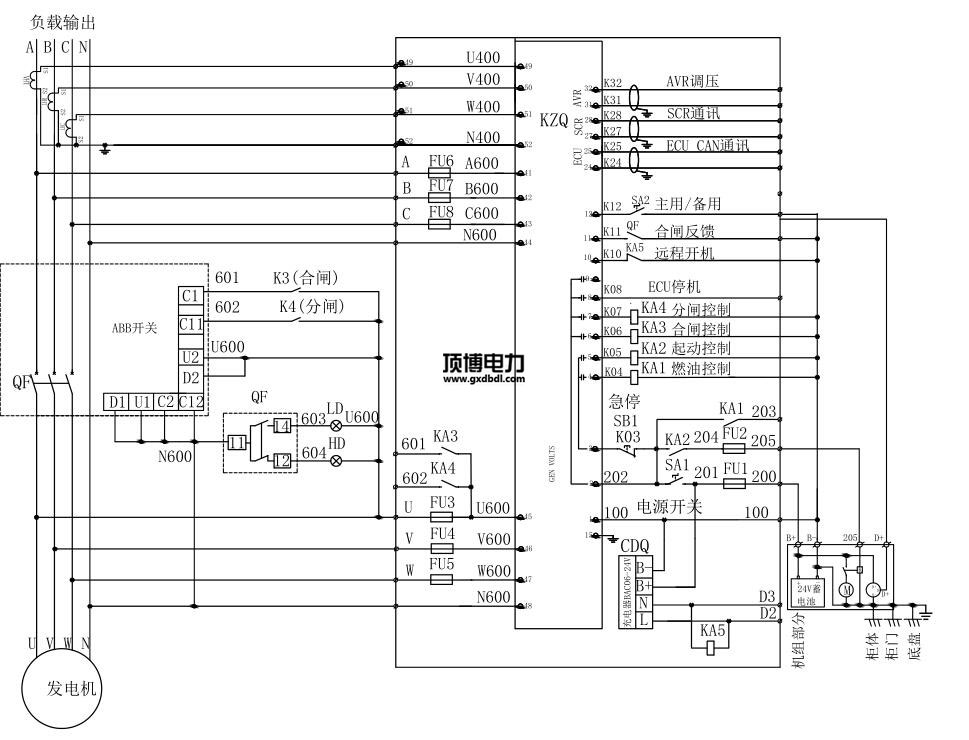

580KW柴油发电机并机柜线路电气图高清
